VRC-6A2

Anzeigegerät für Regenwasseranlagen

Funktionen:

  • Behälter-Füllstandsanzeige in 1 %-Schritten.
  • Selbstüberwachung der Messeinrichtung.



Das Gerät wird im spritzwassergeschütztem Wandgehäuse (nach IP44) geliefert.

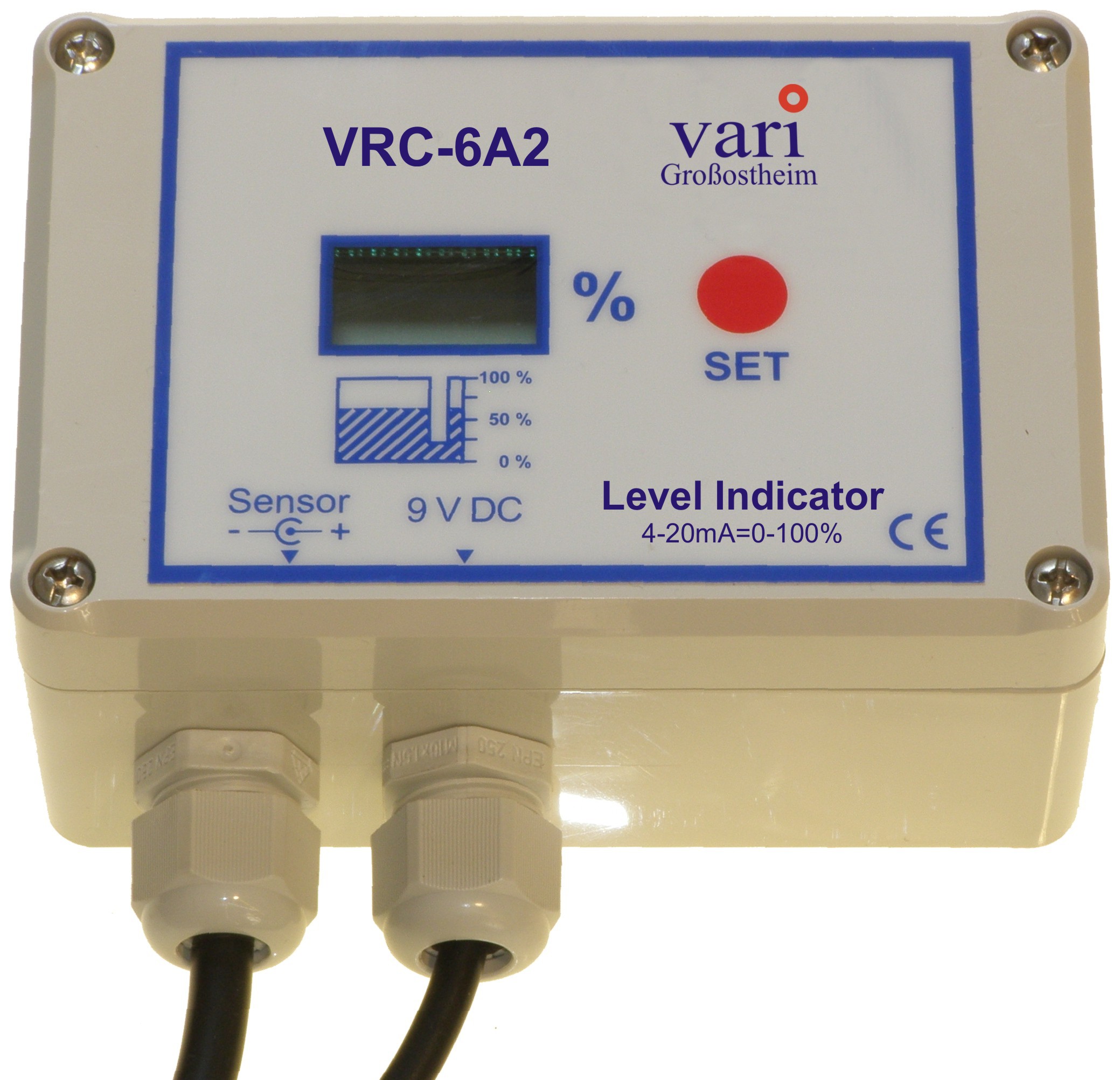

VRC-6A2





Mit Hilfe des im Lieferumfang des Gerätes enthaltenen kapazitiven Sensors zeigt das Gerät den Füllstand eines Behälters in 1% Schritten an.

Die Anzeige kann wahlweise zeitbegrenzt oder kontinuierlich erfolgen. In der zeitbegrenzten Betriebsart wird die Anzeige durch das Betätigen der „Anzeigen" - Taste aktiviert. Um die Lebensdauer der eingebauten Batterie zu verlängern erlischt die Anzeige nach ca. 10 Sekunden.

In der Betriebsart mit kontinuierlicher Anzeige wird eine Stromversorgung durch ein anschließbares Steckernetzgerät (von uns beziehbar) empfohlen.

Standardt -Einsatzmöglichkeit

Dieses Gerät ist vorgesehen für die Füllstandsanzeige von Wasser - Bbehältern in Bereichen, wo kein Stromnetzanschluß zur Verfügung steht.

Werden weitere Funktionen, wie etwa Trinkwassernachspeisung oder Trockenlaufschutz benötigt, so wählen Sie bitte Geräte mit den ge ­wünschten Funktionen aus unserer Gerätepalette z.b. das VRC-6W.



Technische Daten


Messprinzip:

Das Messprinzip beruht auf den unterschiedlichen Dielektrizitätskonstanten zwischen Wasser und Luft. Es bewirkt eine entsprechende Änderung der Kapazität zwischen den Adern des Messkabels als Elektrode, die mit der Wassersäule proportional ist. Dieses Signal wird für die weitere Verarbeitung und Auswertung in einen Mikroprozessor geführt.



Steuerung VRC-6A2

Abmessungen B120 x H80 x T55 mm

Betriebsspannung: 9V DC

Stromaufnahme betriebsbereit: ca. 20 mA

Netzadapter-Anschlussbuchse:

Außen-Æ 5,5mm ="+" Pol; Innenstift Æ 2,1mm = "-" Pol

Gewicht: ca. 250 g Schutzklasse: IP 44





Batterie

9V Block

Sensoreinheit VCS-2-F

Abmessungen: B31 x H53 x T14mm

Schutzart: IP 68

Mindestbehälterhöhe: 30% der Messkabellänge

Messkabellänge je nach Ausführung 2200 bis 4200 mm

2-adrig; Isolation aus PE

Verbindungskabel: Koax, Außenmantel PE. Standardlänge 15m, andere Längen lieferbar.

Stecker: IEC ø 9,5 mm, Innenstift ø 2,5 mm mit Schraubanschluss.

Dielektrizitätskonstante des Medium: 80





Änderungen im Sinne der technischen Weiterentwicklung sind vorbehalten.
