VNM-F

Die für die akustische Signalisierung notwendige Energie wird von einer zeitgemäßen LiPO wiederaufladbaren Batterie gespeist, die vom Steuerteil des Meldegerätes beim Vorhandensein der Netzspannung geladen werden.
Bei niedriger Spannung trennt der in Baterie integrierte Tiefentladenschutz den
Akku vollständig von der Elektronik, um Schaden vorzubeugen.
Mit einer Taste kann die ausgelöste Signalisierung quittiert werden. In quittiertem Zustand wird der Mikrokontroller in einen "Schlaf-Zustand“ versetzt. Dadurch wird so wenig Energie verbraucht, dass eine Akkuladung auch nach mehreren Monaten die vollständige Funktionalität gewährleistet.

Wenn die Netzspannung wieder vorhanden ist, wird die akustische Signalisierung automatisch, ohne Quittierung beendet.

Signalisierung:

• Das Gerät reagiert auf einen Netzausfall mit einer Verzögerung von 5
• Sekunden. Dadurch wird vermieden, dass kurze Ausfälle, die z.b. bei einem Gewitter öfter auftreten aber die Gesamtfunktion der Kläranlage nicht beeinträchtigen, unnötig signalisiert werden. Wenn innerhalb der Verzögerungszeit die Netzspannung wiederkehrt, wird keine akustische Signalisierung gestartet.
• Der 5 Sekunden Verzögerung folgt ein intermittierender Piepton von 8
• Stunden.
• Nach Ablauf der 8 Stunden folgt eine 50-minütige Pause mit drei kurzen Pieptönen, die sich ohne Begrenzung wiederholen, bis quittiert wird oder die Akkus leer sind (wie bereits erwähnt mehrere Wochen).
• Die Quittierung unterbricht sofort die Signalisierung. Es wird jedoch einmal in der Stunde durch drei kurze Pieptöne an den Netzausfall erinnert, was nicht quittiert werden kann.
• Nach Betätigung der Taste von 5 Sekunden wird die Signalisierung vollständig deaktiviert.
• Das Signalisierungsgerät kann nur durch Trennen des Akkusatzes vollständig ausgeschaltet werden.
• Die Wiederkehr der Netzspannung setzt das Gerät ohne weitere Tastenbetätigung in den
• Netzüberwachungszustand zurück.
• Erkannte 230V AC Netzspannung wird durch eine interne grüne LED signalisiert.
• Die Akkus müssen nach ca. 10 Jahren mit gleichwertigen Akkus (LiPO 3,7 V 500 mA) erneuert werden. Dazu muss der Deckel vorsichtig abgenommen werden und es ist besonders darauf zu achten, dass die Verbindungsleitungen und der Piepser nicht abgerissen werden.
• Es gibt eine 12V Variante, exklusiv für das VClean5 Steuergerät.

Änderungen sind im Sinne der technischen Weiterentwicklung vorbehalten!

Technische Daten:

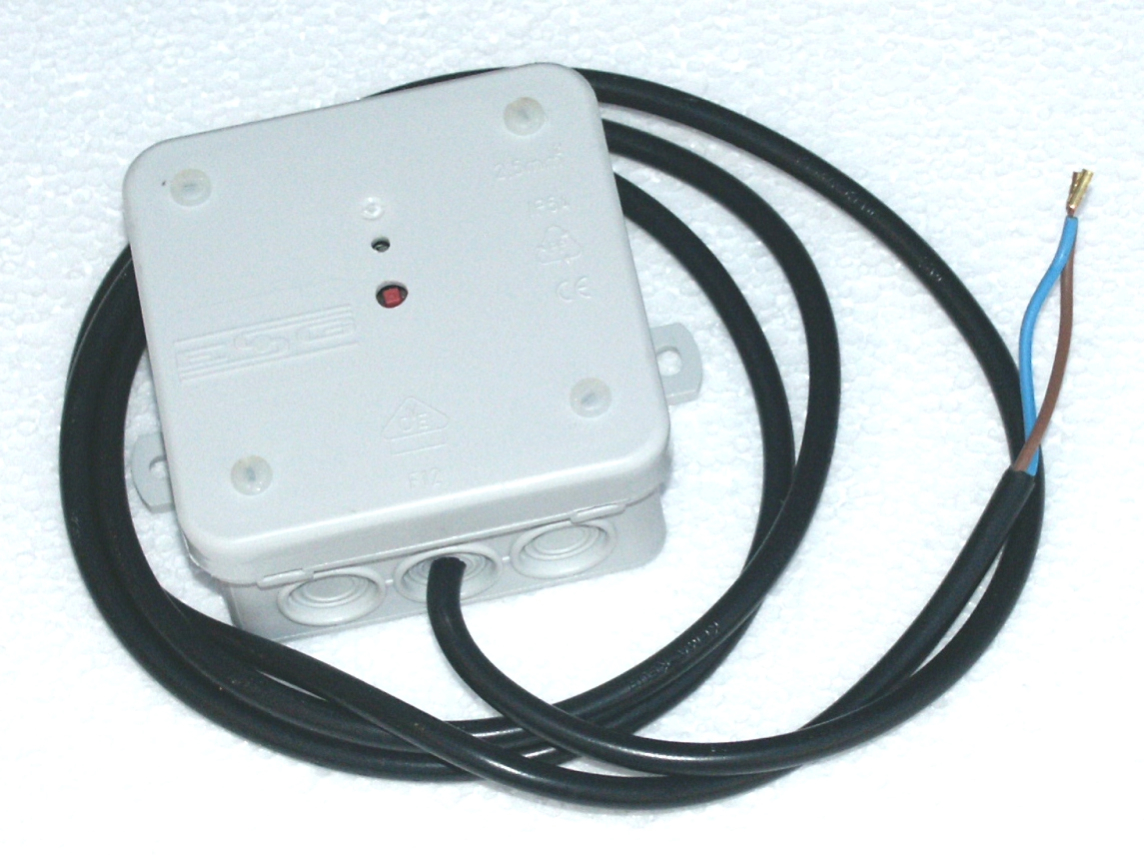

Abmessungen: 75 x 75 x 35 mm Feuchtraumverteilerdose bzw. 65 x 120 x 90 mm im Steckergehäuse

Speisespannung: 230V AC (Wechselspannung)

Verwendete Akkus: 1 St. LiPO 3,7 V 500 mAh mit 2-pol. Steckverbindung

Anschluss: Im Stecker/Steckdosegehäuse oder über 1 m 2-adriges Kabel
