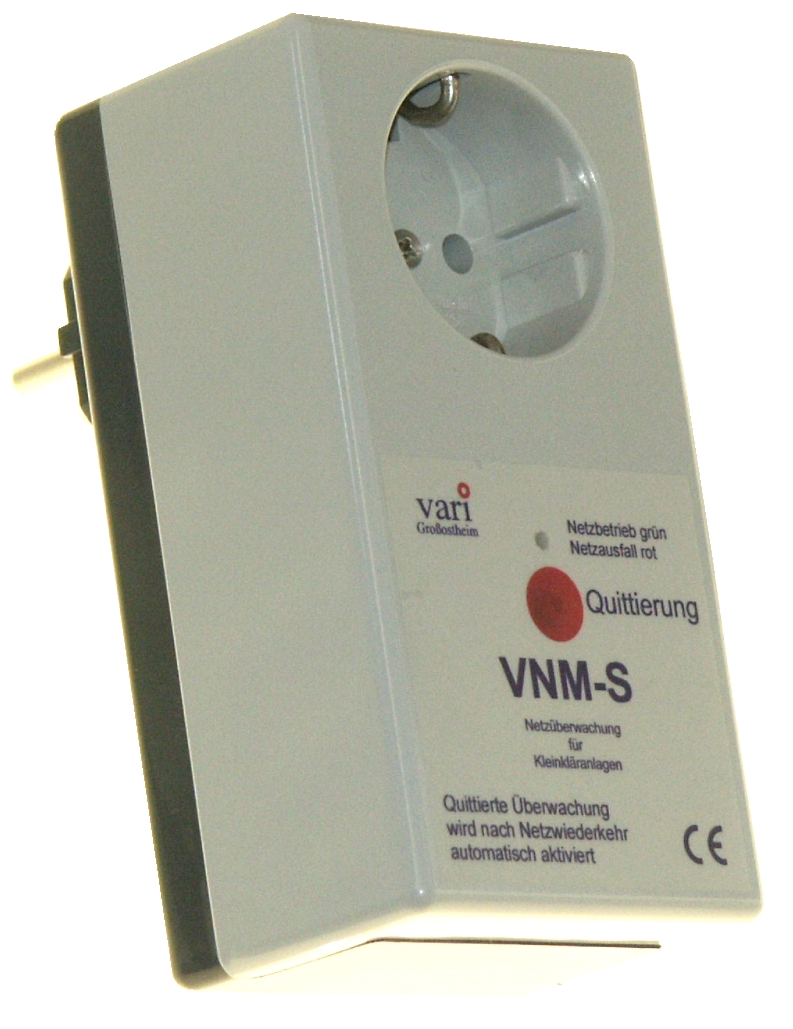

VNM-S

Das Meldegerät gibt akustische Signale beim Erkennen von Netzausfall an der Steckdose, aus der das Steuergerät versorgt wird.
Die für die akustische Signalisierung notwendige Energie wird von drei wiederaufladbaren LiPo Akkus gespeist, die vom Steuerteil des Meldegerätes beim Vorhandensein der Netzspannung geladen werden.



VNM-S



Mit einer Taste kann die ausgelöste Signalisierung quittiert werden. In quittiertem Zustand wird der Mikrokontroller in einen "Schlaf" - Zustand versetzt und dadurch so wenig Energie verbraucht, dass eine Akkuladung auch nach einem Monat die vollständige Funktionalität gewährleistet.

Wenn die Netzspannung wieder vorhanden ist, wird die akustische Signalisierung automatisch, ohne Quittierung beendet.

Installation:

Das zu überwachende Steuergerät für Kleinkläranlagen wird in das Steckdosenteil des Meldegerätes gesteckt und das Meldegerät wiederum in die ursprüngliche Steckdose gesteckt, in der vorher das Kleinkläranlagen - Steuergerät angeschlossen war. Die Installation ist damit abgeschlossen.

Signalisierung:

  • Das Gerät reagiert auf einen Netzausfall mit einer Verzögerung von 5 Sekunden. Dadurch wird vermieden, dass kurze Ausfälle, die z.B. bei einem Gewitter öfter auftreten, die aber Gesamtfunktion der Kläranlage nicht beeinträchtigen, unnötig signalisiert werden. Wenn innerhalb der Verzögerungszeit die Netzspannung wiederkehrt, wird keine akustische Signalisierung gestartet.
  • Der 5 Sekunden Verzögerung folgt ein intermittierender Piepton von 10 Minuten.
  • Nach Ablauf der 10 Minuten folgt eine 10-minütige Pause mit drei kurzen Pieptönen, die sich ohne Begrenzung wiederholen, bis quittiert wird, oder die Akkus leer werden (wie bereits erwähnt nach einem Monat).
  • Die Quittierung unterbricht sofort die Signalisierung. Es wird jedoch einmal in der Stunde durch drei kurzen Pieptöne an den Netzausfall erinnert.
  • Eine dauerhafte Quittierung erfolgt durch eine längere (über 5 Sekunden) Tastenbetätigung. Durch ein sehr kurzes Aufblinken der roten LED kann erkannt werden, dass das Gerät in quittiertem Zustand ist.
  • Das Signalisierungsgerät kann nur durch Entfernen von mindestens einem Akku, bzw. nach Abziehen des Akkusteckers vollständig ausgeschaltet werden.



Fehlerdiagnose:

  • Erkannte 12 V AC Netzspannung wird durch eine interne grüne LED signalisiert. Dazu muß der Deckel vorsichtig abgenommen werden und es ist besonders darauf zu achten, dass die Verbindungsleitungen, die aus der Platine herausragen, nicht abgerissen werden.
  • Die Akkus müssen nach ca. 10 Jahren mit gleichwertigen Akkus (560 mAh LiPo mit Molex-5262-2p Steckverbindung) erneuert werden.

Technische Daten:

Abmessungen: 75 x 75 x 35 mm Stecker-Steckdosengehäuse

Speisespannung: 230 V AC (Wechselspannung)

Verwendete Akkus: LiPo 560 mAh

Änderungen sind im Sinne der technischen Weiterentwicklung vorbehalten!
