Die Steuerfunktion übernimmt ein 8-bit Mikroprozessor mit „flash"-Memory sowie ein Uhrenschaltkreis. Das ermöglicht eine "realtime" - Ansteuerung der Ausgänge. Die Anzeige, sowie die Einbeziehung von Uhrzeit, Datum, Kalenderwoche und Jahr in die Steuerfunktionen sind feste Anlagenparameter.

Zur Parametrierung stehen folgende 2 Möglichkeiten zur Auswahl:

• 14 Stück Kurzhub-Miniaturtasten mit Schutzfolie zur Eingabe der Ziffern 0 - 9und der Funktionen ç, è, Esc und ¿ (Enter).
• RS 232 - Schnittstelle für PC- oder Laptopanschluß.

Die Ausgänge werden über eine Zeitsteuerung aktiviert. Die Betriebsstunden aller Ausgänge werden einzeln und gemeinsam überwacht und zur Anzeige gebracht.

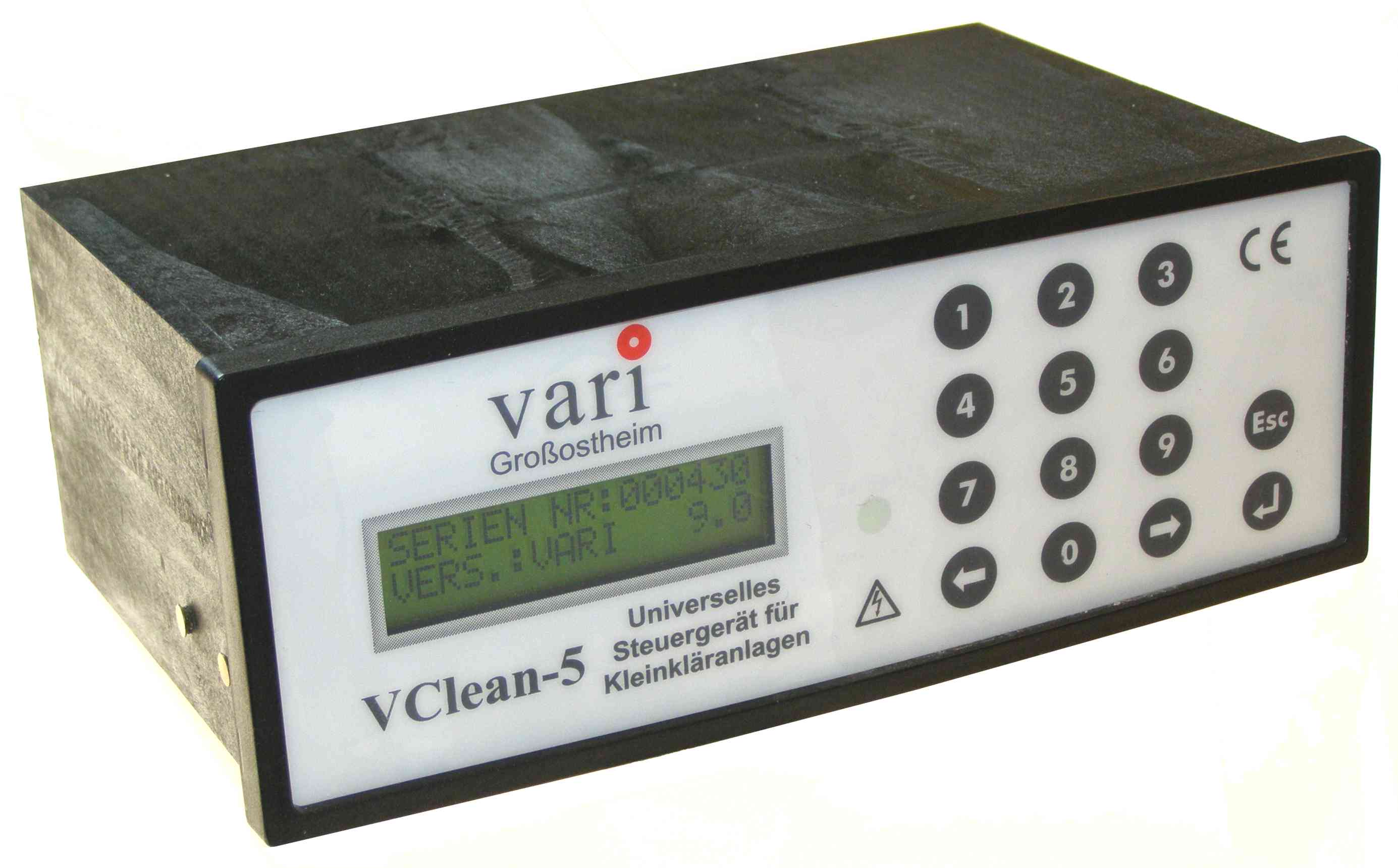

Das Gerät ist in einem Gehäuse für den Schaltschrankeinbau montiert und wird zur Direktansteuerung von 4 Magnetventilen und einem Verdichter, oder zur Ansteuerung von Leistungsschützen genutzt. Dabei kann die Funktion eines Motorschutzschalters überwacht werden.

Die Anlage wurde in 2 Baugruppen aufgeteilt:

Leistungsmodul

Entwickelt nach den neuesten Erkenntnissen des Leiterplatinenbaus, wurden folgende Einheiten auf dieser Platine untergebracht:

• 1 Relais 230V/10A (mit Stromüberwachung über Stromwandler)
• 4 Relais für je 230V/8A(mit Stromüberwachung über einen gemeinsamen Stromwandler)
• Der Gesamtstrom von 10A für alle 5 Ausgänge zusammen, darf nicht überschritten werden
• 1 Relais potentialfrei (mit ausgeführtem Öffner- und Schließerkontakt 230 VAC/8A)
• Netzanschluss über Kaltgerätestecker
• Ausgänge: Schuko-Hängekupplung für Verdichter, 7-pol für Ventile und Klimatisierung.
• Internen akustischen Signalgeber
• Temperaturfühler
• Sicherungen: 10A (Verdichter), 2A (Ventile, Zusatzaggregate)

Zwischen Steuer- und Leistungsplatine gibt es Steckverbindungen, so dass auf eine aufwendige und fehleranfällige Verdrahtung verzichtet werden konnte. Außerdem wird dadurch der Service erleichtert.

Steuermodul

Das Steuermodul und die Frontseite mit LEDs, LCD-Anzeige (hintergrundbeleuchtet) und Kurzhubtasten bilden eine Einheit. Damit bei Netzausfall die Zeitbasis weiter läuft, wurde eine Pufferbatterie (Knopfzelle) installiert. Der ganze Aufbau wurde in platzsparender SMD-Technik ausgeführt.

Funktionsbeschreibung

Nach dem Start des Gerätes (Zuschaltung der Netzspannung) führt das Gerät einen Selbsttest durch und zeigt die Seriennummer und die installierte Softwareversion mittels der LCD-Anzeige an. Danach erfolgt sofort der automatische Betrieb entsprechend der eingestellten Parameter (diese sind werkseitig, entsprechend der Zapf-Vorgaben vorparametriert). Erfolgt der Start während eines gerade laufenden Zyklusses, wartet das Gerät mit dem automatischen Betriebsablauf bis zur nächsten Startzeit und führt das Programm "Zykluspause" durch. Die gerade ablaufende Funktion wird mit Restzeitangabe über die LCD-Anzeige ausgegeben.

Um Druckstöße zu vermeiden erfolgt das Zu- und Abschalten von Ventil und Verdichter zeitversetzt. Das heißt, zuerst wird das Ventil geöffnet und danach erst der Verdichter zugeschaltet. Die Abschaltung erfolgt in umgekehrter Reihenfolge.

Störungen werden durch eine rote LED, dem internen akustischen Signalgeber und dem potentialfreien Störmeldeausgang gemeldet und detailliert über die LCD-Anzeige ausgewiesen. Die akustische Alarmmeldung läßt sich durch die "Esc"-Taste löschen.

Menü:

•  Automatikbetrieb (Anzeige der Funktion und der Restzeit)
•  Betriebsstundenanzeige (nacheinander Ventil 1 bis 4 und Gesamtbetriebsstunden)
•  Handbetrieb (nacheinander Ventil 1 bis 4, wobei bei Anwahl eines 2. Ventils das erste automatisch abgeschaltet wird)
• Anzeige des aktuellen Datums und der Uhrzeit
• Einstellung der Ferienzeit (Sonderfunktion während der Abwesenheit)
• mit Paßwort gesperrter Menübereich (Einstellungen durch den Service):
  • Zyklusanzahl
  • Startzeiten
  • Taktzeiten
  • Uhrzeit + Datum
  • alte Störungen auslesen und löschen
  • Anzeige der wöchentlichen Gesamtbetriebsstunden
  • Zurücksetzen auf die Standardeinstellungen
  • Abbruch des automatischen Betriebes bis zur nächsten Startzeit
  • Betriebsstunden-Reset
  • Serien Nr. einstellen
  • "Software"-Jumper für Parametrierung einstellen
  • Max. Temperatur einstellen

Technische Daten

Änderungen im Sinne der technischen Weiterentwicklung vorbehalten!

Zubehör:

Ventilkabelsatz, ca. 1,5 m Kabel, 7-pol. Rundstecker zu 4 St. Ventilstecker und Klemme für Schranklüfter.

Befestigungsbügel für die Türmontage.

Netzausfallmeldegerät VNM zu direktem Anschluss

PC-Anschlusskabel für die Parametrierung inkl. Softwarepacket.

GSM-Fernmeldemodul

Magnetventilblock
