VPC-5

Drehstrom-Einzelpumpensteuerung für Hebe- und Druckerhöhungsanlagen

Dieses Steuergerät wurde speziell nach neuesten Erkenntnissen zur Steuerung von Drehstrom-Einzelpumpenanlagen entwickelt und aus modernsten Bausteinen hergestellt.

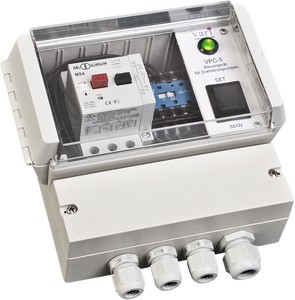

Die gesamte Elektronik ist in einem praktischen Kunststoff-Wandgehäuse mit Klarsichtdeckel und separatem Klemmraum untergebracht (B180 x H150 x T125 mm IP65). Der Anschluss der Peripherie erfolgt über Printklemmen im Klemmraum.





vpc 5



An einen Klemmeingang kann der thermische Überhitzungsschutz der Pumpe (Bimetall) angeschlossen werden.

Das Gerät überwacht den störungsfreien Betrieb Ihrer Anlage und informiert Sie rechzeitig über das Auftreten von Störungen.

Zusätzlich kann die Pumpe mit einer Taste per Hand angesteuert werden. Bitte beachten Sie, dass dann alle Steuerfunktionen überbrückt werden. Der Überlastungsschutz bleibt im Handbetrieb erhalten. Beim Steuerungsausfall bleibt der Handbetrieb erhalten.



Schwimmerschalter

Das Gerät kann mit einem oder mit zwei Schwimmerschalter gesteuert werden.

Mit einem Schwimmerschalter kann der Ein- und Ausschaltpegel durch Einstellen der Leitungslänge zwischen Auftriebskörper und Befestigung (oder Gegengewicht) eingestellt werden.

Mit einem weiteren Schwimmerschalter können die Schaltpunkte bzw. die Schalthysterese beliebig eingestellt werden. Der zweite Schwimmerschalter kann auch als Überfüllsicherung verwendet werden.

Achten Sie bitte darauf, dass bestimmte Behälter, in denen Faulprozesse vorkommen können, als explosionsgefährdete Umgebung gelten. Funkerzeugende elektrische oder mechanische Komponenten, oder solche, deren Oberflächentemperatur die Zündtemperatur überschreiten kann, dürfen nur unter Beachtung besonderer Ex-Vorschriften installiert und betrieben werden.

Durch Staudruckmessung und durch Einsatz von Saugpumpen können Sie dieses Gefahr vermeiden.

Müssen Sie dennoch Schwimmerschalter einsetzen, verwenden Sie ein sogenanntes „Trennschaltgerät".



Motorschutzschalter

Das Gerät hat keinen Hauptschalter. Diese Funktion erfüllt der Motorschutzschalter auch. Das Auslösen des Motorschutzschalters kann optisch nicht als Fehler gemeldet werden. Sie können es unmittelbar an der Tastenstellung erkennen und daran, dass die grüne Betriebs LED nicht leuchtet.



Störmelderelais

Das Gerät kann mit einem potentialfreiem Störmelderelais mit Schließerkontakt ausgerüstet werden. Das Relais ist im störungsfreien Zustand abgefallen. Es ist in der Lage, im Störungsfall eine externe Meldelampe oder Hupe anzusteuern.

Die Wirkungsweise des Relais kann umgedreht werden. Damit lässt sich eine Sicherheitsfernmeldung realisieren, mit Kabelbruchüberwachung.



Strommessung

Der interne Stromwandler erfasst jeder Zeit den Motorstrom. Damit lässt sich Unterlastüberwachung realisieren.

Ist der Motorschütz angesteuert und fehlt eine Phase, dann spricht der Motorschutzschalter wegen des erhöhten Stoms der anderen Phasen an. Wenn mehr als eine Phase fehlt und der Motor angesteuert ist, reagiert der Motorschutzschalter überhaupt nicht. Durch die Stromerfassung kann diese Störung erfasst und gemeldet werden.



Sonderfunktionen

a. Wendeschaltung
Das Gerät kann mit einem zweiten Schütz ausgerüstet werden. Damit kann die Drehrichtung eines Drehstrommotors umgeschaltet werden.

b. Der interne Drucksensor kann für die pneumatische Sicherheitsabschaltung verwendet werden. Solche Abschaltvorrichtungen sind häufig in Rolltoren zu finden, um Verletzungen durch Einklemmen zu vermeiden.

c. Zusatzaggregat
Das Gerät kann ein 230 V Zusatzaggregat ansteuern, z.B. Magnetventil. Der Relaiskontakt ist auf die Bimetall- Klemmen ausgeführt. Die Ansteuerung kann nur genutzt werden, wenn die Bimetallkontakte nicht überwacht werden müssen.

Technische Daten



Steuergerät (Typ VPC-5)

Abmessungen Gehäuse mit Klarsichtdeckel: 65 x 120 x 90

mm (BxHxT) Gewicht: 350 g

Spannung 230/400 V 50 Hz

Stromaufnahme betriebsbereit: ca. 2 mA, maximale Stromaufnahme: ca. 12 mA. Schaltleistung Pumpe: 400 V 8 A;

Schaltleistung Ventil: 230V 3 A Gesamtschaltleistung: 230 V 8 A, Schutzart: IP 65

Der jährliche Energieverbrauch beträgt je nach Schalthäufigkeit ca. 2 kWh



Meßleitug zur Füllstandsüberwachung

Meßschlauch Durchmesser 4x6 (i/a) mm

Material PE

Max. Meßschlauchlänge: 10 m (andere Längen (bis zu 100 m) in Verbindung mit einer externen Luftpumpe möglich)

Anschluss: Pneumatik-Schottverschraubung, Schlauchbefestigung mit Überwurfmutter

Schwimmerschalter

Kontaktmaterial: vergoldet

Unten: Typ Entleerer (trocken = Kontakt offen)

Oben Normalbetrieb: Typ Entleerer (trocken = Kontakt offen)

Oben Überfüllsicherung: Typ Befüller (trocken = Kontakt geschlossen)

Abmessung: 140 x 80 x 40 mm (LxBxT)

Kabel: H05RN-F 2x0,75 mm2

Max. Kabellänge bis zu 100 m

Änderungen sind im Sinne der technischen Weiterentwicklung vorbehalten!
