Schwimmerschalter

nur für Steuerzwecke

Schwimmerschalter für VRC-1 bis VRC-4.2, VDC-7 (30V, 1A)

15 m Anschlusskabellänge (mit und ohne 5pol.DIN-Stecker lieferbar)

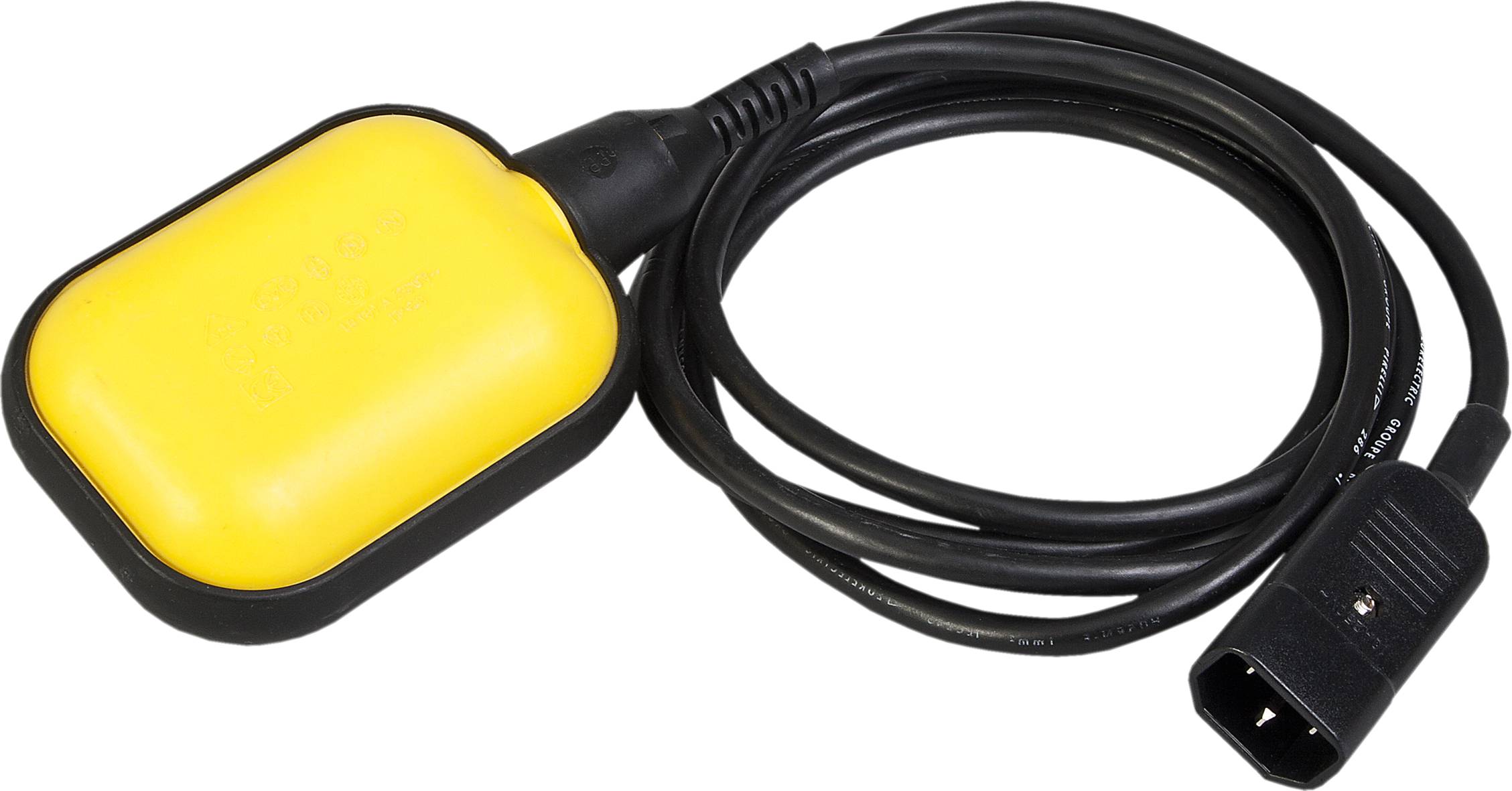

uszokapcsolo sarga path



Schwimmerschalter

Der Schwimmerschalter (Entleerer, S) ist so im Behälter einzubauen, dass er seinen Kontakt öffnet, wenn ein Mindestpegel unterschritten wird.

Elektrisch ist dieser ohne zusätzliche Spannung, direkt im Gerät mit den Klemmen „Eingang" zu verbinden.

Mit einem Schwimmerschalter kann der Ein- und Ausschaltpegel durch Einstellen der Leitungslänge zwischen Auftriebskörper und Befestigung (oder Gegengewicht) eingestellt werden.

Mit einem weiteren Schwimmerschalter können die Schaltpunkte bzw. die Schalthysterese beliebig eingestellt werden. Der zweite Schwimmerschalter kann auch als Überfüllsicherung verwendet werden.

Achten Sie bitte darauf, dass bestimmte Behälter, in denen Faulprozesse vorkommen können, als explosionsgefährdete Umgebung gelten. Funkerzeugende elektrische oder mechanische Komponenten, oder solche, deren Oberflächentemperatur die Zündtemperatur überschreiten kann, dürfen nur unter Beachtung besonderer Ex-Vorschriften installiert und betrieben werden.

Durch Staudruckmessung und durch Einsatz von Saugpumpen können Sie dieses Gefahr vermeiden.

Müssen Sie dennoch Schwimmerschalter einsetzen, verwenden Sie ein sogenanntes „Trennschaltgerät".



Technische Daten

Kontaktmaterial: vergoldet

Unten: Typ Entleerer (trocken = Kontakt offen)

Oben Normalbetrieb: Typ Entleerer (trocken = Kontakt offen)

Oben Überfüllsicherung: Typ Befüller (trocken = Kontakt geschlossen)

Abmessung: 140 x 80 x 40 mm (LxBxT)

Kabel: H05RN-F 2x0,75 mm2

Max. Kabellänge bis zu 100 m
